Електрокардиограф ЭК 12Т-01-«Р-Д»
Електрокардиограф ЭК 12Т-01-«Р-Д»

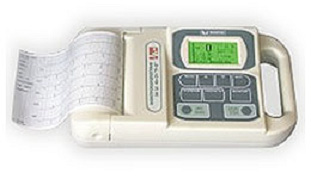

Электрокардиограф ЭК 12Т-01-«Р-Д»- это портативный
прибор, позволяющий оперативно снимать электрокардиограмму при
одновременной регистрации 3-х, 6-ти и 12-ти общепринятых отведений.
Блок электрокардиографический обеспечивает съем сигналов ЭКГ через кабель
отведений, хранение их в памяти, отображение на жидкокристаллическом индикаторе
и регистрацию на бумаге при помощи термопринтера фирмы "Fujitsu". Имеет встроенный источник автономного питания Что обеспечивают съем до 100 кардиограмм или 30 мин
непрерывной печати.
Технические
характеристики
Ширина бумаги, мм
|
110
|
Длина бумаги, м
|
до 30
|
Размер ЖК экрана, мм
|
110 х 30
|
Чувствительность, мм/мВ
|
5, 10, 40 с погреш. ±5%
|
Диапазон напряж. регист. входных
сигналов (размах),мВ
|
0.03 - 7
|
Относ. погрешн.
измерения напряжения в диапазоне,мВ
|
0.5 - 4 ±7%
|
Нелинейность, %
|
±2
|
Входной импеданс на
частоте 10 Гц, МОм, не менее
|
5
|
Напряжение внутренних
шумов, приведенных ко входу, не более, мкВ
|
20
|
Относительная погрешность
измерения интервалов времени при регистрации на бумагу в диапазоне, %
|
0.1 - 1 сек: ±7
|
Коэф. ослабления синфазных сигналов ЭКГ, не менее
|
100000 (100 дБ)
|
Постоянная времени, не
менее
|
3,2
|
Постоянная времени с
антидрейфовым фильтром, с
|
0.45 ±0.1
|
Дрейф нулевой линии не более
|
1.5 мм за время регист.
|
Амплитуда калибровочного
импульса, мВ
|
1 ± 5%
|
Габариты, мм
|
260 х 154 х 67
|
Масса (без блока питания и
кабеля отведения), кг
|
1
|
Питание электрокардиографа
осуществляется:
- от сети переменного тока частотой 50 Гц или 60 Гц напряжением от
85 - 265 В
- от бортовой сети автомобиля напряжением 10 - 15 В
- от встроенных аккумуляторов напряжением 7.2 В
|
Потребляемая мощность не
превышает, Вт
|
50
|
|
